پایه گردان دوربین مداربسته وسیله‌ای مکانیکی یا موتوردار است که امکان تغییر جهت دوربین را فراهم می‌کند. در مدل‌های پیشرفته، اپراتور می‌تواند دوربین را به سمت چپ و راست بچرخاند یا زاویه عمودی آن را تغییر دهد. چنین قابلیتی برای نظارت بر محوطه‌های وسیع، خطوط تولید، انبارها، پارکینگ‌ها و محیط‌هایی که یک زاویه ثابت پاسخ‌گوی نیاز پروژه نیست، کاربرد دارد. بااین‌حال، پایه گردان با پایه معمولی اسپید دام تفاوت دارد. دوربین‌های PTZ معمولاً موتور چرخشی داخلی دارند و براکت آن‌ها ثابت است، در حالی که یک پایه گردان موتوردار می‌تواند قابلیت حرکت را به برخی دوربین‌های ثابت اضافه کند.

پایه گردان دوربین مداربسته چیست؟

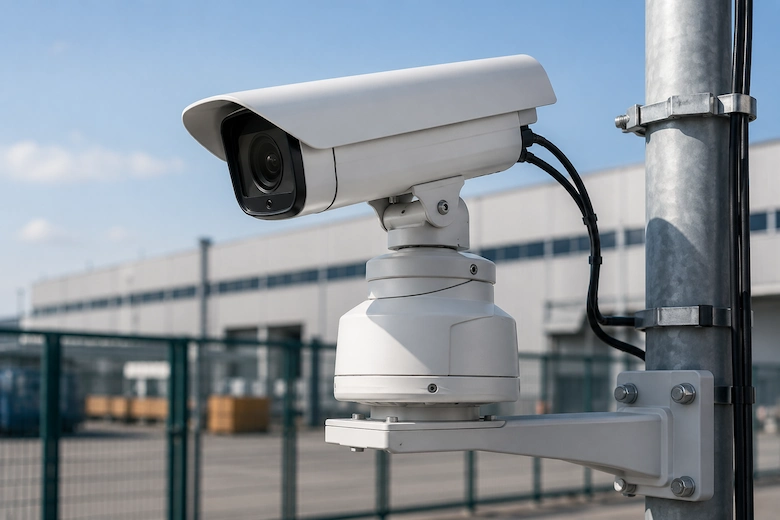

پایه گردان دوربین مداربسته نوعی واحد نگهدارنده متحرک است که دوربین روی آن نصب می‌شود. این پایه می‌تواند تنها در محور افقی بچرخد یا امکان حرکت افقی و عمودی را به‌صورت هم‌زمان فراهم کند.

حرکت افقی با عنوان Pan و حرکت عمودی با عنوان Tilt شناخته می‌شود. اگر سیستم علاوه بر این دو حرکت، قابلیت بزرگ‌نمایی اپتیکال داشته باشد، اصطلاح PTZ یا Pan-Tilt-Zoom برای آن به کار می‌رود. در دوربین‌های PTZ معمولاً بخش Pan و Tilt داخل بدنه دوربین قرار دارد و از طریق نرم‌افزار، دستگاه ضبط یا پنل کنترل مدیریت می‌شود. در مقابل، پایه گردان مستقل یک قطعه جداگانه است که دوربین ثابت یا محفظه دوربین روی آن نصب می‌شود. برای نمونه، واحدهای موقعیت‌دهی صنعتی می‌توانند بعضی دوربین‌های ثابت را در محور افقی و عمودی حرکت دهند و میدان دید آن‌ها را تغییر دهند.

پایه گردان چگونه کار می‌کند؟

درون پایه گردان دوربین مداربسته موتوردار، یک یا چند موتور الکتریکی، گیربکس و مجموعه انتقال نیرو قرار دارد. موتور فرمان دریافتی از کنترلر را به حرکت چرخشی تبدیل می‌کند و دوربین را در جهت تعیین‌شده قرار می‌دهد. سیستم‌های ساده ممکن است فقط امکان حرکت دستی با یک کلید یا کنترلر را فراهم کنند. مدل‌های پیشرفته‌تر می‌توانند ویژگی‌های زیر را داشته باشند:

• تنظیم سرعت چرخش
• تعیین محدوده حرکت
• توقف در زاویه مشخص
• ذخیره موقعیت‌های از پیش تعیین‌شده
• حرکت خودکار میان چند نقطه
• اسکن پیوسته یک محدوده
• کنترل از طریق شبکه یا نرم‌افزار
• بازگشت به موقعیت اولیه

در دوربین‌های PTZ، موقعیت‌های ذخیره‌شده معمولاً با عنوان Preset شناخته می‌شوند. بعضی مدل‌ها امکان تعریف الگوی حرکت، گشت‌زنی میان نقاط و اسکن خودکار را نیز فراهم می‌کنند.

بیشتر بخوانید: ساخت پایه دوربین مداربسته در خانه

تفاوت پایه گردان دوربین مداربسته با پایه قابل تنظیم دستی

تمام پایه‌هایی که امکان تغییر زاویه دارند، گردان موتوردار نیستند. بسیاری از براکت‌های ساده دارای مفصل یا گیره قابل تنظیم هستند. نصاب هنگام نصب، جهت دوربین را تغییر می‌دهد و سپس پیچ مفصل را محکم می‌کند. برای مثال، بعضی پایه‌های داخلی امکان تنظیم دستی تا 360 درجه در محور افقی و 90 درجه در محور عمودی را دارند؛ اما پس از پایان نصب، بدون حضور فرد حرکت نمی‌کنند.

تفاوت اصلی این دو مدل به شکل زیر است:

اگر قرار است دوربین همیشه یک ورودی یا مسیر مشخص را پوشش دهد، پایه قابل تنظیم دستی معمولاً کافی است. پایه گردان زمانی ارزشمند است که جهت مشاهده باید مرتب تغییر کند.

تفاوت پایه گردان با دوربین PTZ و اسپید دام

یکی از مهم‌ترین نکات هنگام خرید، تفاوت میان پایه گردان دوربین مداربسته و دوربین PTZ است. دوربین اسپید دام یا PTZ دارای موتور داخلی است و بدنه دوربین مستقیماً Pan و Tilt را انجام می‌دهد. بعضی مدل‌ها می‌توانند به‌صورت پیوسته 360 درجه بچرخند، در محور عمودی حرکت کنند و با زوم اپتیکال، جزئیات نقاط دور را نمایش دهند.

براکتی که اسپید دام را به دیوار، سقف یا دکل متصل می‌کند، معمولاً خودش حرکت نمی‌کند. وظیفه آن تحمل وزن دوربین و ثابت نگه داشتن مجموعه است. در پایه گردان مستقل، موتور داخل خود پایه قرار دارد. دوربین ثابت یا محفظه آن روی واحد چرخان نصب می‌شود. بنابراین می‌توان قابلیت Pan و Tilt را به دوربینی اضافه کرد که به‌تنهایی توانایی حرکت ندارد. البته هر دوربین ثابتی را نمی‌توان روی هر پایه موتور‌دار نصب کرد. وزن دوربین، محل پیچ‌ها، کابل‌کشی و سازگاری با سیستم کنترل باید بررسی شوند.

انواع پایه گردان دوربین مداربسته

پایه گردان افقی

این مدل فقط دوربین را به سمت چپ و راست حرکت می‌دهد. پایه افقی برای محیط‌هایی مناسب است که تغییر ارتفاع زاویه ضروری نیست و دوربین باید یک مسیر طولانی یا محوطه عریض را پوشش دهد.

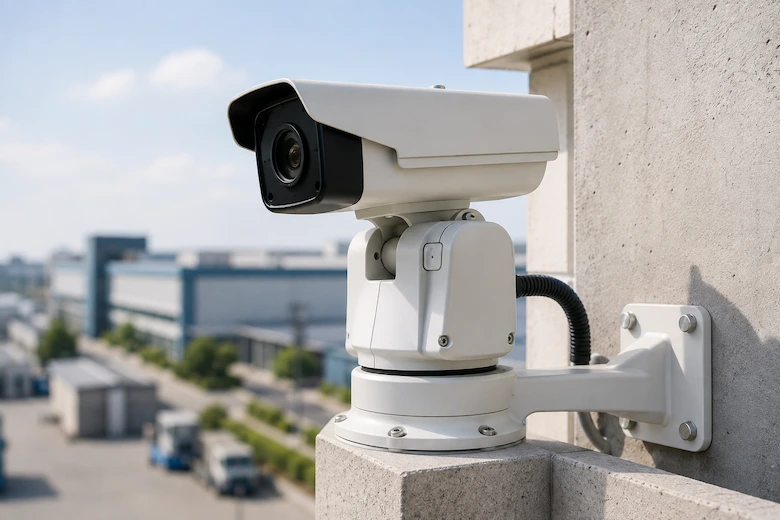

پایه Pan-Tilt

پایه Pan-Tilt امکان حرکت افقی و عمودی را فراهم می‌کند. چنین مدلی انعطاف بیشتری دارد و می‌تواند دوربین را به بخش‌های مختلف یک محیط هدایت کند. برخی واحدهای موقعیت‌دهی حرفه‌ای، چرخش افقی پیوسته و دامنه عمودی گسترده‌ای ارائه می‌دهند. برای مثال، یک واحد موقعیت‌دهی Axis برای دوربین‌های ثابت منتخب، حرکت افقی نامحدود و میدان حرکت عمودی 135 درجه را فراهم می‌کند.

پایه گردان داخلی

مدل‌های داخلی معمولاً سبک‌تر هستند و برای فروشگاه، انبار کوچک، سالن، آزمایشگاه یا فضای اداری استفاده می‌شوند. این پایه‌ها الزاماً در برابر باران و گردوغبار شدید مقاوم نیستند.

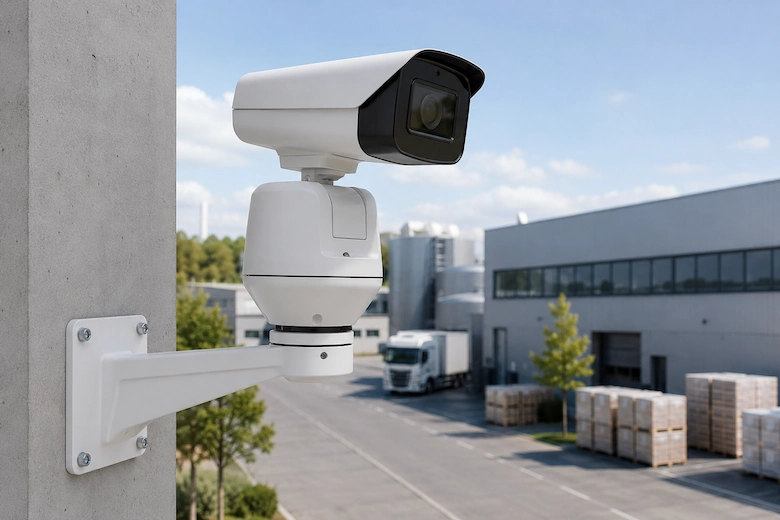

پایه گردان فضای باز

این مدل باید دارای بدنه و اتصالات مقاوم در برابر رطوبت، گردوغبار، تغییرات دما و خوردگی باشد. در مشخصات برخی موتورهای Pan-Tilt فضای باز، درجه حفاظت IP66 برای مقاومت در برابر شرایط محیطی اعلام شده است.

واحد موقعیت‌دهی صنعتی

واحدهای صنعتی برای نصب دوربین‌های ثابت، حرارتی یا محفظه‌های سنگین در کارخانه، بندر، معدن، فرودگاه و زیرساخت‌های حساس استفاده می‌شوند. این تجهیزات معمولاً ظرفیت وزن بیشتر، کنترل دقیق‌تر و مقاومت محیطی بالاتری دارند.

کاربردهای پایه گردان دوربین مداربسته

نظارت بر کارخانه و خط تولید

در کارخانه ممکن است یک دوربین نیاز داشته باشد چند دستگاه، مسیر عبور کارکنان یا نقاط مختلف خط تولید را بررسی کند. پایه گردان دوربین مداربسته امکان تغییر جهت دوربین بدون جابه‌جایی فیزیکی آن را فراهم می‌کند.

کنترل انبار و مرکز لجستیک

در انبارهای بزرگ، اپراتور می‌تواند دوربین را به سمت قفسه‌ها، رمپ بارگیری یا مسیر حرکت لیفتراک هدایت کند. البته برای ثبت دائمی تمام نقاط حساس، استفاده از چند دوربین ثابت معمولاً پوشش مطمئن‌تری ایجاد می‌کند.

پایش محوطه‌های وسیع

پایه چرخشی در پارکینگ، محوطه کارخانه، باغ، معدن و مرکز نگهداری تجهیزات کاربرد دارد. حرکت دوربین کمک می‌کند بخش‌های مختلف محیط با یک سیستم قابل کنترل مشاهده شوند.

دوربین‌های حرارتی و تخصصی

بعضی دوربین‌های حرارتی یا دوربرد به‌صورت ثابت طراحی شده‌اند اما با نصب روی واحد Pan-Tilt می‌توانند چند جهت را بررسی کنند. این روش در پایش صنعتی، تشخیص حرارت غیرعادی و نظارت پیرامونی کاربرد دارد. واحدهای Pan-Tilt رسمی نیز برای برخی دوربین‌های ثابت و حرارتی سازگار عرضه شده‌اند.

بیشتر بخوانید: طریقه نصب دوربین مداربسته روی دیوار

مزایای پایه گردان دوربین

مهم‌ترین مزیت پایه گردان دوربین مداربسته، تغییر میدان دید بدون جابه‌جایی دوربین است. سایر مزایای آن عبارت‌اند از:

• پوشش چند جهت با یک دوربین
• کنترل زاویه از راه دور
• کاهش نیاز به مراجعه مداوم نصاب
• امکان تمرکز روی یک رویداد مشخص
• قابلیت تعریف مسیر نظارتی
• مناسب برای دوربین‌های ثابت تخصصی
• امکان مشاهده نقاط بالا و پایین
• استفاده در محیط‌های صنعتی و وسیع

بااین‌حال، یک دوربین گردان در هر لحظه فقط جهتی را ثبت می‌کند که لنز به سمت آن قرار گرفته است. اگر دوربین به سمت راست چرخیده باشد، اتفاقات سمت چپ ممکن است ثبت نشوند. به همین دلیل، در نقاط حساس بهتر است پایه گردان در کنار دوربین‌های ثابت استفاده شود.

محدودیت‌های پایه گردان

پایه‌های موتوردار نسبت به براکت‌های ثابت ساختار پیچیده‌تری دارند و به برق، کابل کنترل و نگهداری بیشتری نیاز دارند.

از مهم‌ترین محدودیت‌های آن‌ها می‌توان به موارد زیر اشاره کرد:

• قیمت بالاتر
• نیاز به کابل‌کشی دقیق‌تر
• استهلاک موتور و گیربکس
• احتمال ایجاد لرزش در پایه ضعیف
• محدودیت ظرفیت تحمل وزن
• نیاز به سازگاری با دوربین
• احتمال از دست رفتن اتفاقات خارج از زاویه فعلی
• نیاز به آب‌بندی مناسب در فضای باز

حرکت پایه نیز نباید باعث پیچیده شدن یا کشیده شدن کابل‌ها شود. در مدل‌های دارای چرخش پیوسته، طراحی داخلی باید امکان انتقال ایمن برق و داده را فراهم کند.

نکات مهم هنگام خرید پایه گردان

ظرفیت تحمل وزن

وزن دوربین، محفظه، لنز و تجهیزات جانبی را محاسبه کنید. پایه گردان دوربین مداربسته باید ظرفیت بیشتری از وزن واقعی مجموعه داشته باشد.

دامنه حرکت

بررسی کنید پایه چه مقدار در محور افقی و عمودی حرکت می‌کند. بعضی مدل‌ها چرخش محدود دارند و برخی امکان حرکت افقی پیوسته ارائه می‌دهند.

سرعت و دقت

برای ردیابی سوژه متحرک، سرعت اهمیت بیشتری دارد. در کاربردهای صنعتی و بازرسی تجهیزات، حرکت نرم و موقعیت‌دهی دقیق معمولاً مهم‌تر است.

شرایط محیطی

برای فضای باز، درجه حفاظت، جنس بدنه، مقاومت خوردگی و محدوده دمای کاری را بررسی کنید. استفاده از پایه داخلی در محیط بیرونی می‌تواند باعث نفوذ آب و خرابی موتور شود.

نوع کنترل

پایه ممکن است با کنترلر سیمی، سیستم آنالوگ، نرم‌افزار شبکه یا پروتکل اختصاصی کار کند. پیش از خرید باید سازگاری آن با دستگاه ضبط و سیستم مدیریت تصویر بررسی شود.

نوع نصب

پایه‌های گردان می‌توانند روی دیوار، سقف، ستون یا دکل نصب شوند. سطح نصب باید وزن دوربین و نیروی حاصل از حرکت مجموعه را تحمل کند.

جمع‌بندی

پایه گردان دوربین مداربسته وسیله‌ای موتوردار برای تغییر جهت دوربین در محور افقی یا عمودی است. این پایه می‌تواند به بعضی دوربین‌های ثابت قابلیت Pan و Tilt اضافه کند و برای کارخانه، انبار، محوطه باز و دوربین‌های تخصصی مناسب باشد. پایه گردان مستقل نباید با براکت اسپید دام اشتباه گرفته شود. در دوربین PTZ، موتور حرکت معمولاً داخل خود دوربین قرار دارد و پایه دیواری یا سقفی فقط نقش نگهدارنده را ایفا می‌کند.

برای انتخاب مدل مناسب باید ظرفیت تحمل وزن، دامنه و سرعت حرکت، درجه حفاظت، روش کنترل و شرایط محل نصب بررسی شوند. پایه گردان زمانی بهترین نتیجه را ایجاد می‌کند که واقعاً به تغییر مستمر زاویه نیاز باشد؛ در غیر این صورت، یک پایه ثابت استاندارد ساده‌تر، اقتصادی‌تر و کم‌استهلاک‌تر خواهد بود. در صورتی که تمایل به خرید پایه دوربین مداربسته دارید می‌توانید با ما در مجموعه نوین فناوری ارتباط باشید.
